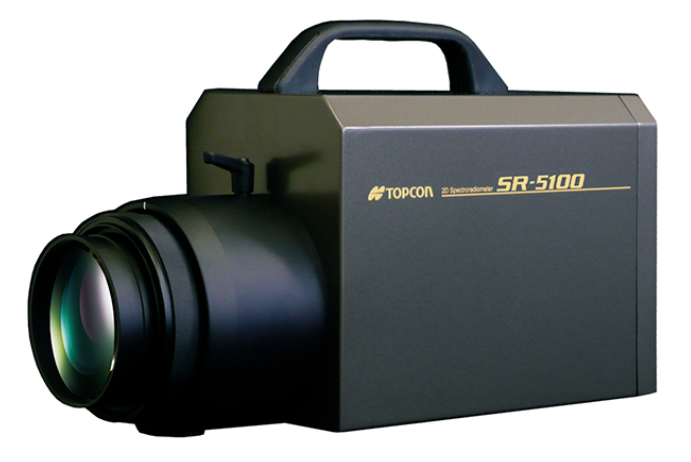

? 產品特點
? 500萬像素（2448×2048）的高亮度量程（170億cd/m2）分光成像測量。
? 不同光源及年齡層人眼感度的分光成像模擬。
? 和單點式分光輻射亮度計相同性能的2維成像分光輻射亮度計。
? 追溯日本國家標準體系，擁有亮度及色度的高精度保證。
? 分光及XYZ濾片模式可供選擇，兼具精度及速度，為對應暗態和亮態量程的機型。
?測定后數據以疑似色、灰階及RGB圖像顯示，來觀測被測物的MURA狀態等。
?搭配顯微鏡可以高分辨率測量評價微小面的光譜分布（顯微分光成像）。
?標配的軟件功能非常強大，能夠使用電腦外部控制機器，并收集、保存測定數據，能夠?qū)y(cè)定圖像進行變換顯示。主要顯示畫面包括：疑似色/灰階、等高線、分割點、規格點、任意點、截面圖、色度圖、統計圖顯示、測定影像比較、測定點比較、分光光譜、像素?cái)?shù)據、自動取點、尺規顯示及尺規補正、時間序列測量等。
? 主要用途
? LCD及相關部件材料、OLED、QD、Laser、mini/μ-LED等的亮度?色度MURA、分光MURA評價。
? 汽車儀表盤及內外裝照明的發光分布特性、分光光譜評價。
? LED照明、OLED照明發光部的亮度與色度MURA、分光MURA評價。
?膜及玻璃涂層的MURA，干涉條紋測量
? 吸收、反射、穿透特性的分析
? 室內及屋外的景觀全部物體的分光光譜評價
? 醫療領域的解析與應用
主要技術規格
型號 | SR-5100HWS/SR-5000HT/SR-5000HM |
光亮接收 | 500萬像素 CMOS圖像傳感器 |
對物鏡頭 | 標準鏡頭：f=32mm 望遠鏡頭：f=140mm 顯微鏡頭：- |
有效像素 | 2448×2048 |
測定范圍（*2） | 分光模式: 0.5～17,000,000,000 cd/m2 XYZ模式: 0.005～100,000 cd/m2 |
測定波長范圍（*3） | 380～780nm |
波長精度（*4） | ±0.5nm |
光譜波寬（*5） | 7nm |
波長分解能力 | 1nm |
直線性 | 分光模式：亮度(*3,*6)：±2%、色度(*3,*6) (x,y)：±0.0035 色度(*6,*9) (x,y)：±0.005 XYZ模式：亮度(*3,*6)：±3.5%、色度(*3,*6) (x,y)：±0.009 色度(*6,*9) (x,y)：±0.008 |
重復精度 | 亮度(*3,*6,*7)：0.9% / 色度(*3,*6,*8)：0.009 |
面內MURA均一性(*10) | 亮度：±2%以內 / 色度：0.003以內 |
界面 | USB3.0/外部垂直同步信號輸入 |
電源 | AC100～240V(50/60Hz) 專用AC電源適配器 |
功率 | 約20W |
使用條件 | 5～35℃、85%R.H.以下(無凝露) |
外形尺寸(不含突起部分)及重量 | 標準：W162×H247×D373mm, 5.5kg 望遠：W162×H247×D413mm, 8.2kg 顯微：W162×H247×D331mm, 5.8kg |
(*1):標準鏡頭＋廣角輔助鏡時
(*2):針對標準A光源，高亮度范圍為感光元件的直線性設計值
(*3):針對標準A光源
(*4):Hg光譜線上，高精度模式下
(*5):半波寬，高精度模式下
(*6):在感光器中心位置的評價
(*7): 2σ時
(*8): 最大值-最小值
(*9):亮度基準面與彩色濾片組合時
(*10):標準A光源與包含感光器有效像素中心的80%視野范圍內63點的條件下
測定尺寸范圍
標準鏡頭：
測定距離 | 400 | 500 | 1000 | 1500 | 2000 | 2500 |
橫 | 178.0 | 221.5 | 435.9 | 649.7 | 866.2 | 1072.5 |
縱 | 148.9 | 185.3 | 364.7 | 543.5 | 724.7 | 897.2 |
廣角鏡頭：
測定距離 | 400 | 500 | 1000 | 1500 | 2000 | 2500 |
橫 | 246.6 | 303.0 | 587.5 | 869.9 | 1155.0 | 1437.5 |
縱 | 206.3 | 253.5 | 491.5 | 727.8 | 966.2 | 1202.7 |
望遠鏡頭：
測定距離 | 600 | 1000 | 1500 | 2500 |
橫 | 60.5 | 108.6 | 168.9 | 288.7 |
縱 | 50.6 | 90.9 | 141.3 | 241.6 |
微距鏡頭：
測定距離 | 6 |
橫 | 6.8 |
縱 | 5.7 |
*測定距離指對物鏡頭金屬件前端開始的距離
*該技術參數表內的數值為設計基準值，和實際的直徑可能有所出入
*為視野內80%范圍的區域
工作條件
OS | Windows 10 Pro(64bit) |
CPU | Intel Core(TM) i7-4770以上 |
存儲 | 16GB以上 |
HDD | 500GB以上 系統磁盤（安裝OS的磁盤）里需要3GB以上的剩余容量 全尺寸測定時，1次測定數據的最大容量約為8GB |
USB端口 | USB3.0 Type-A：1端口 |
※請使用主機板上（筆記本PC時為本體）的USB3.0端口 | |
※使用擴充卡時，有可能發生動作不正常之情況 | |
USB驅動程式 | Microsoft Windows 10 USB3.0 driver |
顯示 | 1920×1080以上、1677萬色(32bit)以上 |
其它 | DVD-ROM驅動 |
標準配置
? SR-5100主機 .................................1臺
? 廣角輔助鏡....................................1件
※僅限于SR-5100HWS
? 電源適配器....................................1個
? USB3.0數據線..................................1根
? DVD-ROM (軟件/操作說明書/SDK) ................1碟
? 物鏡蓋........................................1個
? 手提箱........................................1個
